Индукционная установка нагрева квадратной заготовки Hebei Yuantuo Стабильный нагрев для ковки и прокатки квадратных заготовок и слябов

Из-за наличия острых углов у квадратного сечения при неправильной конструкции индуктора легко возникают перегрев углов и недогрев сердцевины. Инженерная команда Yuantuo выполнила специальную оптимизацию конструкции индукционной катушки и направляющей системы, что позволяет сохранить высокую равномерность температуры квадратной заготовки при высокотемпературном нагреве и обеспечивает качество последующей ковки и прокатки.

I. Принцип работы: быстропрогрев за счет электромагнитной индукции

Установка нагрева квадратной заготовки использует среднечастотный электромагнитный индукционный нагрев. Среднечастотный источник питания подает переменный ток на квадратную (спиральную) индукционную катушку, выполненную из прямоугольной медной трубки, создавая в ней переменное магнитное поле.

Когда квадратные заготовки или слябы помещаются внутрь катушки, переменное магнитное поле индуцирует в металле замкнутые токи (вихревые токи). Из-за сопротивления металла эти вихревые токи преобразуются во внутреннее джоулево тепло, что приводит к быстрому повышению температуры заготовки. За короткое время квадратная заготовка нагревается до требуемой температуры ковки или прокатки, обеспечивая эффективный прогрев от поверхности к сердцевине.

Оптимизация конструкции катушки и согласование электрических параметров в сочетании с правильно спроектированной направляющей системой позволяют снизить риск перегрева углов и повысить общую равномерность температуры.

II. Параметры нагрева и область применения

Линия конфигурируется под требования заказчика; типичный диапазон применения включает:

• Материалы для нагрева: 65Mn, B2, B3, U71Mn, GCr15 и другие марки квадратной стали и заготовок

• Размер сечения: примерно от □25×25 до □300×300, длина заготовки не ограничена (конвейерная подача)

• Температура нагрева: 1150 ± 5 °C (уставка и точность регулирования настраиваются под технологию)

III. Состав системы: интегрированный индукционный модуль нагрева

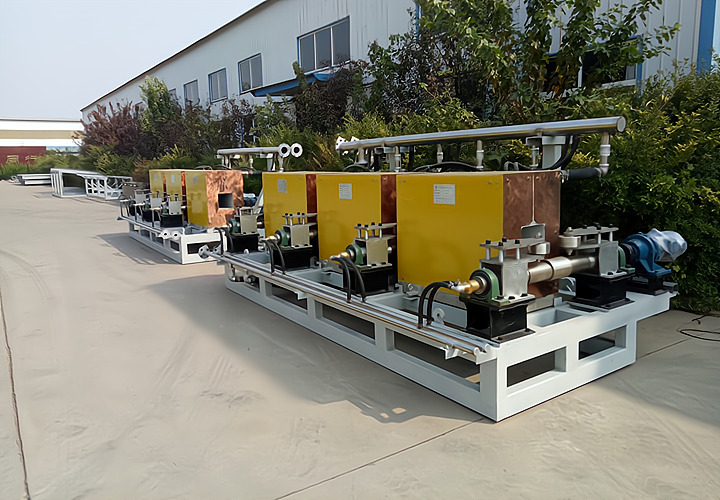

Полная линия нагрева квадратной заготовки включает в себя:

• Устройство загрузки, роликовый транспортёр заготовок и промежуточную систему транспортировки

• Среднечастотный источник питания и индукционную катушку нагрева

• Систему измерения температуры и замкнутого регулирования

• Систему водяного охлаждения и блок контроля водяных контуров

• Частотно-регулируемый привод роликов

• PLC-систему управления и промышленный компьютер (HMI/SCADA)

Все подсистемы работают согласованно, формируя автоматизированный участок от загрузки и нагрева до выгрузки и могут быть интегрированы с существующей линией ковки или прокатки заказчика.

IV. Важнейшие вспомогательные системы и решения по управлению

1. Система подачи и привода
Каждый ролик приводится во вращение индивидуальным электродвигателем с редуктором. Несколько роликов объединяются в многовальную группу, управляемую одним частотным преобразователем, что обеспечивает синхронную работу. Такая схема облегчает поучастковое регулирование скорости и позволяет точно согласовывать время нагрева и производительность в разных зонах линии.

2. Направляющая система
В направляющем узле применяются немагнитные ролики из нержавеющей стали 304. По оси ролика предусмотрена упругая деформация, что позволяет компенсировать допустимую кривизну квадратных заготовок и слябов, снижает механическое взаимодействие между заготовкой и индуктором и обеспечивает устойчивое движение.

3. Система температурного замкнутого регулирования
Установка оснащена инфракрасным пирометром и PLC Siemens S7, которые образуют замкнутый контур регулирования температуры. В зависимости от начальной температуры заготовки и скорости подачи на входе в индуктор система автоматически регулирует выходную мощность среднечастотного источника питания, поддерживая температуру на выходе в заданном диапазоне и повышая стабильность процесса и повторяемость качества.

4. Система мониторинга и ведения данных на промышленном ПК
Промышленный компьютер в режиме реального времени отображает состояние оборудования и ключевые технологические параметры, а также обеспечивает:

• Сохранение, вызов и печать данных по заготовкам и режимам

• Сигнализацию аварий и регистрацию сообщений об ошибках

• Автоматическое снижение мощности при нештатных ситуациях с удержанием температуры

Это создает надежную базу данных для работы персонала и последующего анализа/трассировки технологических режимов.

V. Преимущества применения: энергоэффективность, производительность и экология

По сравнению с традиционными печами с пламенным нагревом индукционная линия нагрева квадратной заготовки Yuantuo обладает следующими преимуществами:

1. Сокращение времени нагрева и улучшение качества поверхности
   Индукционный нагрев обеспечивает очень высокую скорость повышения температуры. Время пребывания заготовки в печи заметно сокращается, что снижает выгорание металла и улучшает качество поверхности в процессе прокатки.

2. Меньше окисления и обезуглероживания, выше экологичность
   В зоне нагрева отсутствует открытое пламя и продукты сгорания, фактически нет дымовых газов. Окисление и обезуглероживание поверхности заготовки существенно уменьшаются, что дает более чистую поверхность квадратной стали и слябов, благоприятную для последующей обработки и получения требуемых эксплуатационных свойств.

3. Точный контроль температуры и экономия энергии
   Благодаря системе замкнутого регулирования температуры легко реализуется быстрое и точное автоматическое управление, что предотвращает перегрев и повторный нагрев, ведущие к перерасходу энергии. Общая энергоэффективность заметно выше, чем у традиционных пламенных печей.

4. Сниженные эксплуатационные и сервисные расходы
   Модульная конструкция и удобство обслуживания, а также отсутствие сложных систем горения позволяют снизить ежедневные эксплуатационные и сервисные затраты по сравнению с пламенными печами.

5. Поддержка длинномерных заготовок и полу-бесконечного проката
   Линия рассчитана на непрерывный нагрев длинномерных заготовок, что создает предпосылки для полу-бесконечного проката и помогает повысить общую производительность и уровень автоматизации прокатного стана.

Компания Hebei Yuantuo Electromechanical Equipment Manufacturing Co., Ltd. и далее будет сосредоточена на задачах нагрева и термообработки квадратных заготовок, слябов и других длинномерных изделий. Мы предлагаем заказчикам — кузнечным и прокатным предприятиям — индивидуальные решения по индукционному нагреву, включая оценку технологии, подбор оборудования, пусконаладку на площадке и обучение персонала.

Для получения более подробной информации и уточнения конфигурации индукционной установки нагрева квадратной заготовки вы можете связаться с компанией Hebei Yuantuo и обсудить ваши требования по технологии и производительности.
